Monitor de calidad del agua del sistema de distribución

1、Monitor de calidad del agua del sistema de distribución Introducción del producto

1.1 Descripción general

La Estación de Calidad del Agua GSZ es un sistema integral de adquisición, visualización y análisis de sensores basado en tecnología IoT, un microsistema de monitoreo de la calidad del agua. Consta de una unidad de estabilización y extracción de flujo, una unidad de análisis y prueba, una unidad de control del sistema y una unidad de comunicación remota. Cuenta con funciones integrales de alimentación, protección contra rayos y comunicación en red.

1.2 Posicionamiento del producto

El dispositivo GSZ está diseñado para su uso en tomas de agua que operan a presiones inferiores a 0,3 MPa. Se utiliza ampliamente para el monitoreo en línea de la calidad del agua en plantas de agua urbanas y rurales, redes de distribución de agua, suministro secundario de agua, puntos de consumo, piscinas cubiertas, grandes plantas de purificación de agua y sistemas directos de agua potable. Es un dispositivo de análisis en línea esencial para el control de procesos de producción en plantas de agua, la conservación y gestión del agua, y la supervisión sanitaria.

1.3 Funciones y características

Red GPRS 4G

Compatible con expansión RJ45 para redes

Compatible con transmisión remota de sensores

Compatible con pantalla LED y control táctil de 7 pulgadas

Compatible con expansión de pantalla Android para visualización y almacenamiento

La expansión de pantalla Android admite 2 GB de almacenamiento de datos y exportación de datos a memoria USB

Compatible con una estación esclava RS485 Modbus-RTU

Compatible con expansión de sensor RS485 Modbus-RTU multicanal

Compatible con plataforma de visualización, almacenamiento y análisis de datos IoT

La plataforma admite el reenvío de datos mediante múltiples protocolos, incluyendo enlaces cortos TCP y HTTP.

2、Monitor de calidad del agua del sistema de distribución Componentes

2.1 Unidades de Componentes

El microsistema de monitoreo de la calidad del agua consta de una fuente de alimentación, una unidad de análisis y pruebas, una unidad de visualización, una unidad de bombeo, una unidad de comunicación remota y una unidad principal integrada.

2.1.1 Fuente de Alimentación

Adaptador de corriente: CA 220 a CC 12 V/3 A.

2.1.2 Unidad de Análisis y Pruebas

La unidad de análisis y pruebas consta principalmente de sensores de pH, oxígeno disuelto, conductividad, turbidez, ORP y temperatura. Se fija a la celda de flujo mediante roscas o fijaciones de ajuste hermético. Los principales parámetros del sensor son los siguientes:

Parámetros Técnicos

Nota: El sensor no debe instalarse boca abajo ni horizontalmente; debe instalarse en un ángulo de al menos 15 grados.

El entorno de funcionamiento de los sensores de calidad del agua mencionados es de 0 a 50 °C, <0,3 MPa.

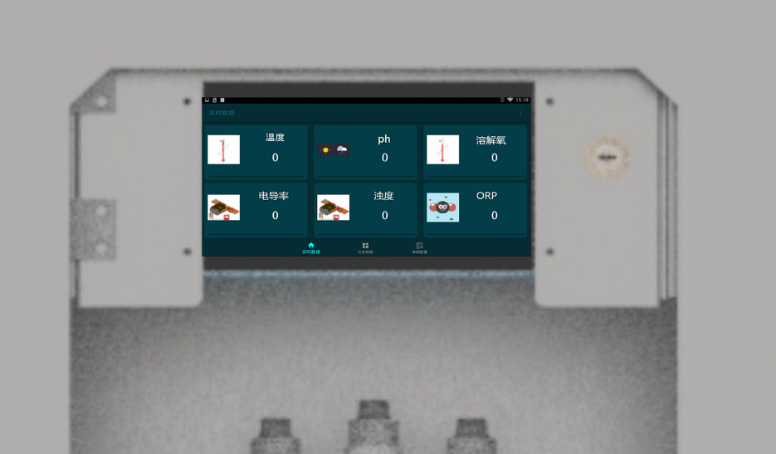

2.1.3 Unidad de visualización

El monitor multiparamétrico, montado en la puerta del armario, se encarga de la adquisición, el análisis, la visualización, la comunicación y el almacenamiento de datos.

Versión de Android: 4.4.2 · CPU: Cortex™-A7 de cuatro núcleos · RAM/ROM: 512 MB/4 GB · Pantalla: táctil capacitiva de 7 pulgadas · Alimentación: 12 V/1 A · Compatible con memoria USB y expansión de tarjetas de memoria

2.1.4 Comunicación remota

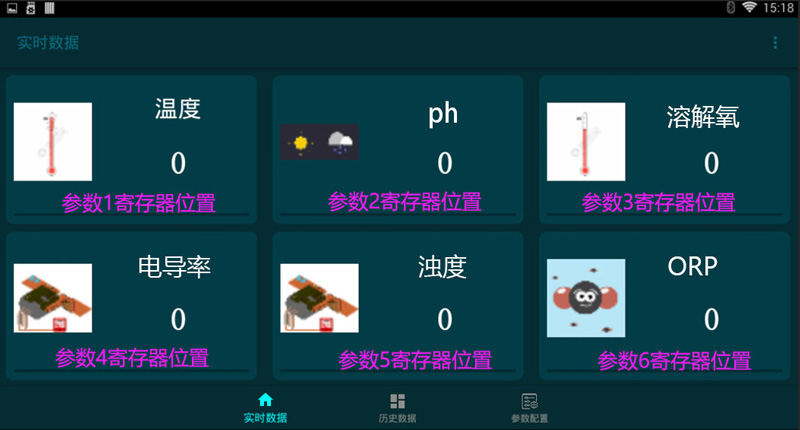

Interfaz RS485, protocolo de comunicación MODBUS-RTU, dirección de dispositivo de fábrica (6 decimales), compatible con el código de función 03 para la lectura de datos

Ordenado

2.1.5 Caja de equipo Unidad principal

3、Monitor de calidad del agua del sistema de distribución Dimensiones del producto

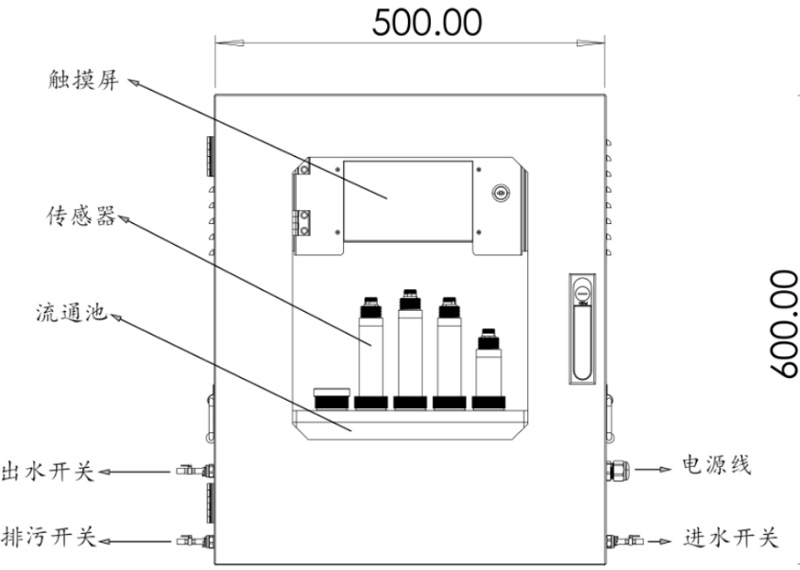

Monitor de calidad del agua del sistema de distribución Vista frontal

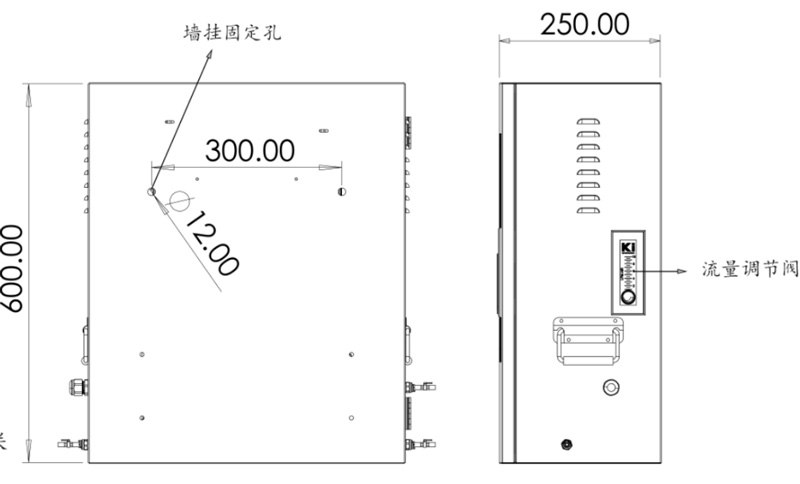

Monitor de calidad del agua del sistema de distribución Vista lateral

4、Monitor de calidad del agua del sistema de distribución Instalación de equipos

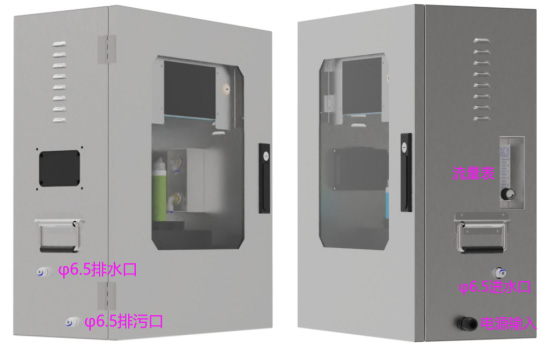

Vista general del equipo

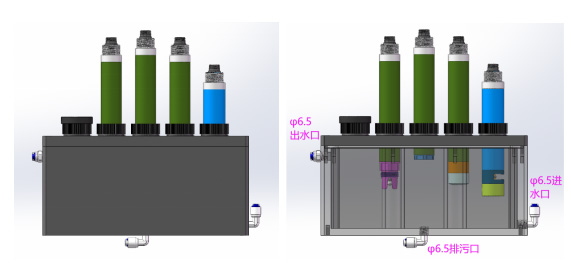

Diagrama esquemático de la unidad de medida interna

5、Monitor de calidad del agua del sistema de distribución Mantenimiento

Al utilizar el sensor por primera vez o tras un largo periodo de inactividad,

el bulbo sensible al pH y la unión de referencia deben sumergirse en una solución de KCl de 3,3 mol/L durante al menos 2 horas.

Antes de usarlo, enjuague el sensor con agua desionizada (o destilada) y séquelo para evitar que entren impurezas en el líquido medido. El sensor debe insertarse hasta un tercio de su capacidad en el líquido medido. Los bloques de terminales deben mantenerse limpios y secos. Cuando no esté en uso, limpie el sensor e introdúzcalo en una funda protectora llena de solución de KCl de 3,3 mol/L, o colóquelo en un recipiente lleno de solución de KCl de 3,3 mol/L. Compruebe que los bloques de terminales estén secos. Si encuentra alguna mancha, límpiela con alcohol anhidro y déjela secar antes de volver a usarlo. Evite la inmersión prolongada en agua desionizada, soluciones de proteínas, soluciones ácidas y alcalinas fuertes, o soluciones ácidas de fluoruro, y evite el contacto con grasa de silicona. La membrana de vidrio de un sensor puede volverse translúcida o acumular depósitos tras un uso prolongado. En estos casos, límpiela con ácido clorhídrico diluido y enjuáguela con agua. Si el sensor presenta errores de medición tras un uso prolongado, puede calibrarse con el instrumento. Si el sensor sigue sin calibrarse ni medir después del mantenimiento y cuidado mencionados, indica que ha fallado y debe reemplazarse.

Los electrodos de conductividad convencionales requieren limpieza y calibración periódicas. El intervalo de mantenimiento lo determina el cliente en función de las condiciones de funcionamiento. Para limpiar un electrodo convencional: utilice un cepillo suave para eliminar los residuos (tenga cuidado de no rayar la superficie del electrodo) y, a continuación, enjuague con agua destilada antes de calibrar.

El bulbo del sensor de ORP y la unión de referencia deben sumergirse en una solución de KCl de 3,3 mol/L durante al menos 2 horas.

Antes de usar, enjuague con agua desionizada (o destilada) y séquelos para evitar que entren impurezas en el líquido medido. El sensor debe insertarse hasta un tercio de su capacidad en el líquido medido. Mantenga el bloque de terminales limpio y seco. Cuando no esté en uso, limpie el sensor e introdúzcalo en una funda protectora con una solución de KCl de 3,3 mol/L o colóquelo en un recipiente con dicha solución. Compruebe que los bloques de terminales estén secos. Si observa alguna mancha, límpiela con alcohol anhidro y déjela secar antes de continuar usándolo. Evite la inmersión prolongada del sensor en agua desionizada, soluciones proteínicas, soluciones ácidas y alcalinas fuertes, o soluciones ácidas de fluoruro, y evite el contacto con grasa de silicona. Si el electrodo de platino está manchado de grasa, frótelo suavemente con un algodón humedecido con acetona o alcohol. Si la mancha es de materia inorgánica insoluble, frótela con ácido clorhídrico al 30-50%. Como alternativa, límpielo con papel higiénico limpio de alta calidad una vez al día. Si se producen errores de medición después de un uso prolongado del sensor, calibrélo con el instrumento. Si el sensor sigue sin calibrarse ni medir después del mantenimiento y cuidado mencionados, significa que ha fallado y debe reemplazarse.

Superficie externa del sensor de oxígeno disuelto: Enjuague la superficie del sensor con agua limpia. Si queda suciedad, límpiela con un paño suave y húmedo. La suciedad persistente se puede eliminar añadiendo un poco de detergente doméstico al agua. Superficie de la membrana fluorescente: Si la superficie de la membrana fluorescente está sucia, enjuáguela con agua limpia o límpiela suavemente con un paño suave. Tenga cuidado de no rayar el área de medición, ya que esto podría afectar la precisión de la medición. Proteja la superficie interior de la membrana fluorescente de la luz solar o de una luz intensa. No toque la membrana fluorescente con las manos ni con objetos afilados. Evite la formación de burbujas de aire en la superficie de la membrana fluorescente durante su uso.

Mantenimiento del sensor de turbidez: Si es necesario limpiar el sensor, límpielo con agua tibia y una cantidad adecuada de detergente.

Precaución: Evite vibraciones fuertes que puedan dañar el cristal translúcido frontal. No lo raye con objetos duros.
