Monitoreo de puentes

1、Monitoreo de puentes Antecedentes del Monitoreo

Como componente vital del transporte, los puentes están atrayendo cada vez más atención por su seguridad, durabilidad y buen funcionamiento, con el desarrollo de la industria del transporte en mi país.Mi país es una nación de puentes.Según los últimos datos del Ministerio de Transporte, a finales de 2019, había aproximadamente 878,300 puentes de carretera (sin contar los puentes municipales).Numerosos factores afectan la salud de los puentes, como errores humanos, sobrecarga crónica de vehículos, degradación de materiales y desastres naturales.Estos factores han provocado diversos problemas en los puentes existentes, como la reducción de la capacidad portante y daños estructurales.Además, estos factores carecen de una gestión y un mantenimiento oportunos y eficaces.Si los daños no se detectan y reparan a tiempo, pueden afectar la seguridad vial y acortar la vida útil del puente, o incluso provocar un fallo repentino y un colapso.Por lo tanto, es crucial establecer un sistema inteligente de monitoreo en línea para puentes que permita detectar rápidamente los daños estructurales.

2、Monitoreo de puentes Descripción general del sistema

Con una larga experiencia en la monitorización de puentes, nuestra empresa ha establecido un sistema inteligente, automatizado y basado en información para la monitorización de puentes en línea.Este sistema monitoriza exhaustivamente el estado de seguridad de la construcción y operación de puentes, optimizando significativamente la construcción, el mantenimiento rutinario, la gestión y la respuesta ante emergencias.Basado en un centro de servicios en la nube, integra todos los sistemas de monitorización de puentes de la región, conformando una plataforma regional de monitorización del estado de los puentes y permitiendo la monitorización y la gestión unificadas de todas las estructuras de puentes de la región.

3、Monitoreo de puentes Elementos principales de monitoreo

1.Monitoreo geométrico: Monitoreo de la alineación de las nervaduras del arco, Monitoreo de la deflexión de la viga principal y Medición del desplazamiento del eje;

2.Monitoreo de tensiones y deformaciones: Deformación de la viga, Deformación de la torre, Deformación del arco principal y Deformación del pilar;

3.Monitoreo de fuerza/tensión del cable: Tensión de los tirantes, Tensión de las barras de suspensión y Tensión del cable de anclaje;

4.Monitoreo ambiental: Velocidad y dirección del viento, Temperatura y humedad, Precipitación, Visibilidad y Corrosión;

7.Monitoreo de deflexiones: Deflexión de la cima de la torre, Deflexión del pie del arco y Deflexión de la corona del arco;

8.Monitoreo de vibraciones: Vibración de la viga, Vibración de la corona del arco, Vibración de la torre y Vibración del pilar (cable);

9.Monitoreo de carga: Sistema de pesaje dinámico;

10.Monitoreo de inclinación: Inclinación de la torre, Inclinación del pilar e Inclinación de la viga;

11.Otros monitoreos: monitoreo de grietas, monitoreo de fatiga, monitoreo de colisiones de barcos y monitoreo de cámaras.

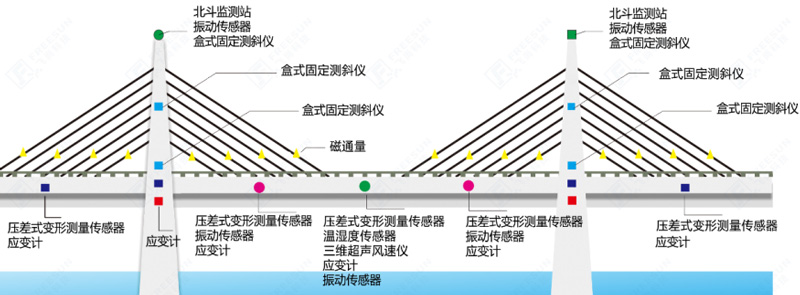

4、Monitoreo de puentes Diagrama de monitoreo

5、Monitoreo de puentes Lista de elementos de seguimiento

6、Monitoreo de puentes Base de Monitoreo

Norma Técnica de Monitoreo de Estructuras de Puentes Municipales DB22/T 5035-2020

Especificación de Diseño del Sistema de Monitoreo de la Salud Estructural de Puentes DB32/T 3562-2019

Especificación Técnica del Sistema de Monitoreo de la Estructura de Puentes DG/TJ 08-2194-2016

Especificación Técnica del Sistema de Monitoreo de la Seguridad Estructural de Puentes de Carretera JT/T 1037-2016

Especificación Técnica de Monitoreo de Estructuras de Edificios y Puentes GB50982-2014

Norma de Diseño del Sistema de Monitoreo de la Salud Estructural CECS-333-2012

7、Monitoreo de puentes Funcionalidad

1.Monitoreo del Ciclo de Vida Completo: Este sistema monitorea el ciclo de vida completo de los puentes, abarcando tanto las fases de construcción como de operación.Por ejemplo, durante la construcción se recopilan datos como deformación, temperatura y linealidad, y durante la operación se analizan la deformación, linealidad, vibración, condiciones ambientales y fuerzas.Estos datos se integran con modelos GIS+BIM o GIS+4D para proporcionar una visión completa del estado del ciclo de vida completo del puente y fundamentar las decisiones de gestión.

2.Entrega Automática de Informes: Además de mostrar los resultados del monitoreo en tiempo real, el sistema genera automáticamente informes diarios, que se pueden descargar con un solo clic.Cuando los datos superan un umbral, se emite una alerta oportuna y se notifica a los departamentos pertinentes para que tomen las medidas pertinentes.

3.Alerta por Niveles: Se pueden configurar diferentes niveles de alerta según sea necesario.Cuando los datos son anormales, la alerta se activa automáticamente según la configuración, incluyendo notificaciones push de la plataforma, SMS y correo electrónico al personal correspondiente.

4.Acumulación de datos sobre el estado de los puentes: Esto proporciona la base necesaria para la toma de decisiones en el largo plazo para la operación, el mantenimiento, la reparación y el refuerzo de los puentes, y sirve de base para evaluar su estado de seguridad tras emergencias.También se utilizan algoritmos de IA para predecir la respuesta estructural y el desarrollo futuro de los puentes.

5.Referencia: Esto verifica las teorías y los procesos de diseño y construcción de puentes, mejorando así las normativas técnicas pertinentes y garantizando la seguridad de los puentes.
