Sensor de evaporación

1、Sensor de evaporación Principio de funcionamiento

Aplicando el principio de medición de presión, el dispositivo mide la variación de peso del líquido en el plato de evaporación y calcula la altura de la superficie para determinar la tasa de evaporación.Este dispositivo es adecuado para medir la evaporación superficial del agua en diversos entornos y no se ve afectado por la congelación.Esto soluciona las desventajas de la medición ultrasónica del nivel de líquido, como la inexactitud de las mediciones cuando el líquido se congela, el daño del sensor en ausencia de agua y la baja precisión de la medición.

2、Sensor de evaporación Aplicaciones

Los sensores de evaporación superficial del agua se utilizan para detectar cambios en la evaporación superficial.Permiten monitorizar los patrones de evaporación a lo largo del tiempo y son adecuados para aplicaciones en observación meteorológica, cultivo de plantas, producción de semillas, agricultura y silvicultura, estudios geológicos e investigación científica.

Se pueden utilizar junto con dispositivos de llenado automático de agua y dispositivos de adquisición y transmisión de datos para monitorizar automáticamente el proceso de evaporación.También se pueden utilizar junto con dispositivos de adquisición y almacenamiento de datos (registradores) para almacenar automáticamente los datos de evaporación.Asimismo, se pueden utilizar junto con sensores de lluvia y dispositivos de adquisición y transmisión de datos para monitorizar automáticamente y transmitir remotamente datos de evaporación y precipitación.

3、Sensor de evaporación Características

1.Previene errores de evaporación causados por la luz solar directa, ofreciendo mayor precisión de medición y una respuesta más rápida que los productos de la competencia.

2.Fabricado íntegramente en acero inoxidable 304, es resistente a la corrosión y al óxido, y tiene una apariencia atractiva, lo que garantiza la longevidad del sensor.

3.Utilizando un principio de medición basado en la presión, mide la variación de peso del líquido en el plato de evaporación mediante un principio de pesaje de alta precisión, calculando el nivel del líquido y, por lo tanto, la velocidad de evaporación, lo que resulta en mediciones más precisas y datos más científicos.

4.Su diseño de acero inoxidable de doble capa aísla las interferencias externas, garantizando resultados de medición aún más precisos.

5.Los datos de salida se mantienen precisos incluso después de un corte de energía.

4、Sensor de evaporación Condiciones de funcionamiento y almacenamiento

Temperatura de funcionamiento: -40 °C a 85 °C

Humedad de funcionamiento: 0 % a 100 % HR

Humedad de almacenamiento: <80 % (sin condensación)

5、Sensor de evaporación Parámetros técnicos

Alimentación: 12 V CC

Rango de medición: 0-190 mm

Precisión de medición: ±1 %

Señal de salida: 485 Modbus-RTU

Tiempo de respuesta: 200 ms

Diámetro interior del cilindro: φ200 mm

Grado de protección: IP66

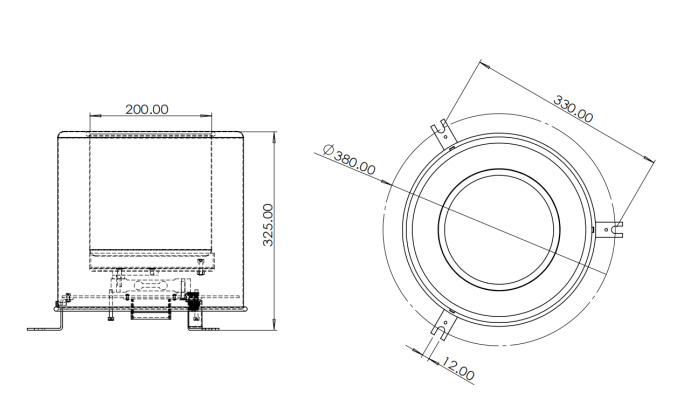

6、Sensor de evaporación Dimensiones del producto

7、Sensor de evaporación Instrucciones de instalación

1.Notas para la selección de la ubicación de instalación

El dispositivo debe instalarse por encima del nivel del suelo y sobre una base de hormigón para evitar que el agua de lluvia inunde el chasis y refluya hacia el dispositivo, lo que podría causar cortocircuitos o fallos en el cableado.

2.Procedimientos de instalación

Desembale el producto y coloque la carcasa exterior, el contenedor interior y la base sobre una superficie nivelada para su instalación.Los pasos de instalación son los siguientes:

A.Retire los tornillos inferiores.

B.Coloque el contenedor interior sobre la bandeja de la base.

C.Coloque la carcasa exterior sobre la bandeja de la base.

D.Gire la carcasa exterior de modo que los orificios de los pernos en la parte inferior de la carcasa exterior se alineen con los orificios de los pernos en la bandeja de la base.Inserte los pernos y apriételos.

E.Fije el dispositivo ensamblado a la base de hormigón prefabricada.
