Sensor de pH del suelo

1．Sensor de pH del suelo Descripción del entorno de aplicación

Sensor de pH del suelo es un transmisor de pH para suelos desarrollado por nuestra empresa.Este transmisor ofrece alta precisión, respuesta rápida y salida estable, apto para todo tipo de suelos.Puede permanecer enterrado durante largos periodos, es resistente a la electrólisis y la corrosión a largo plazo, está sellado al vacío y es completamente impermeable.

Se utiliza ampliamente para la medición del pH del suelo en agricultura de precisión, silvicultura, exploración geológica, cultivo de plantas, conservación de agua y protección ambiental.

Puede enterrarse para un monitoreo dinámico a largo plazo.

Rendimiento estable y larga vida útil.

Estándar de impermeabilidad IP68

2．Sensor de pH del suelo Rendimiento técnico y especificaciones

1.Parámetros técnicos

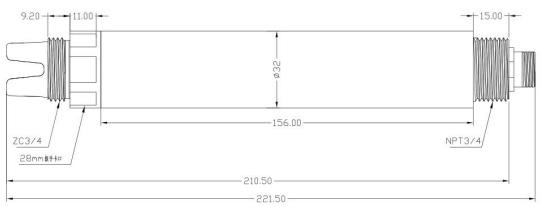

2.Sensor de pH del suelo Dibujo dimensional

El conector del sensor es un conector de aviación M12 con 5 pines.

3．Sensor de pH del suelo Instalación

Método de instalación

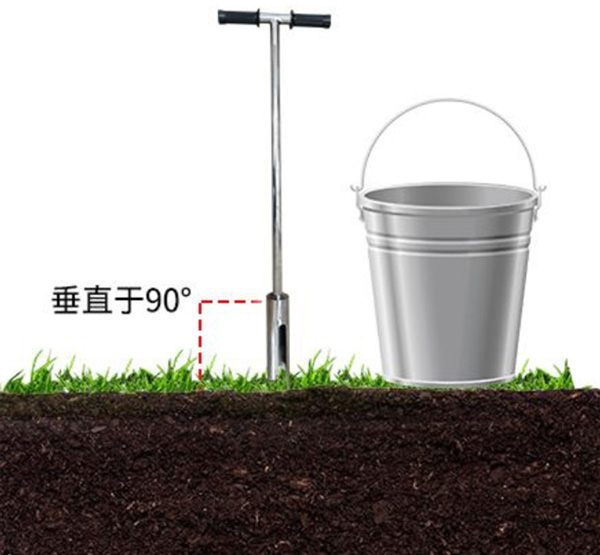

Paso 1: Utilice una perforadora para perforar un agujero en el lugar adecuado.

1.Sostenga la perforadora de 20 mm de diámetro en posición vertical sobre el suelo.Sujete firmemente el mango con ambas manos y gírela lentamente en sentido horario.(Nota: No aplique demasiada fuerza.Gire siempre lentamente y varias veces para evitar que la broca se desvíe y deforme el agujero).

2.Retire la perforadora del agujero y colóquela en un cubo.Recoja la tierra en el cubo para mezclarla con el lodo en el siguiente paso.

3.Repita este proceso de perforación y extracción de tierra.Durante este proceso, baje suavemente el sensor en el agujero (sin forzarlo hasta el fondo) para comprobar la profundidad.Si hay algún desfase, utilice la perforadora para corregirlo, asegurando una inserción y extracción suave del sensor.El agujero estará completo cuando la profundidad del agujero esté alineada con la ubicación de instalación marcada del sensor.

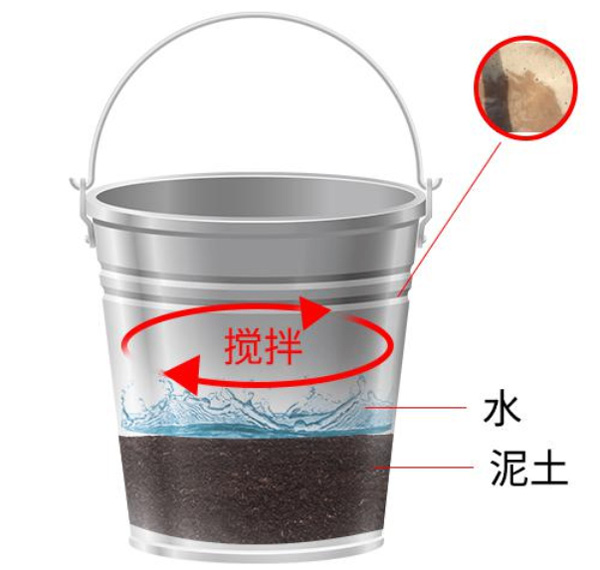

Paso 2: Preparación del barro

1.Retire las impurezas de la tierra, como piedras, raíces de hierba y terrones insolubles.Muele la tierra hasta obtener una consistencia fina para mezclarla con el barro.2.Añada una cantidad adecuada de agua y remueva bien hasta que se vuelva viscoso; el barro franco no debe ser más espeso que la pasta de sésamo.El barro ya está listo.

Paso 3: Instalación de la lechada

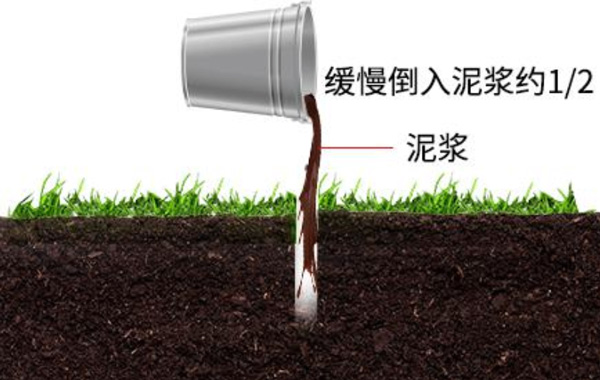

1.Vierta lentamente la lechada en el orificio, llenándolo aproximadamente hasta la mitad.Puede aumentar o disminuir la cantidad según sea necesario.

2.Introduzca lentamente el sensor en el orificio, girándolo suavemente en una dirección y presionándolo hacia abajo.Una velocidad demasiado rápida podría impedir la expulsión completa de las burbujas de aire.(Nota: No tire del sensor hacia arriba durante este movimiento de rotación y descenso para evitar que el aire vuelva a entrar en el orificio).

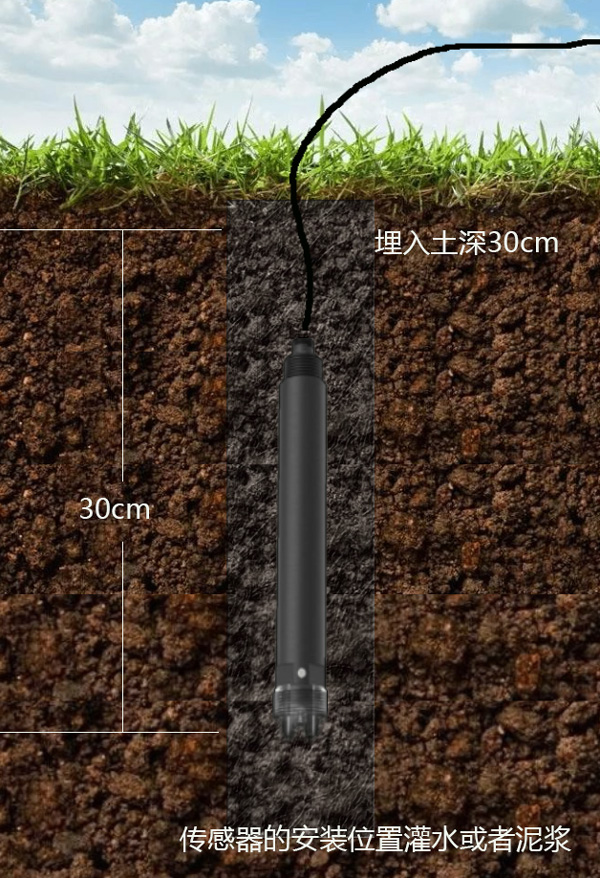

3.Cuando el sensor esté instalado a la profundidad correcta (la marca cero está al ras del suelo), un poco de lechada rebosará alrededor del dispositivo, lo que indica que la lechada está completa.(Nota: Retire el exceso de lechada unos 3 cm alrededor del sensor para evitar grumos que puedan dificultar la infiltración de agua).

Paso 4: Instalación completa

Conecte el dispositivo al cable de alimentación y al cable de comunicación 485, y enciéndalo durante una hora antes de comenzar la recopilación de datos.

1.Consejos para la instalación en arena

El proceso de instalación para suelo arenoso es similar al proceso estándar para suelo franco.Es importante preparar suficiente agua.Antes de aplicar la lechada, vierta agua en el agujero, humedeciendo toda la pared hasta que aparezca un exceso de agua en el fondo.Luego, siga las instrucciones para verter lentamente la lechada en el agujero, llenándolo aproximadamente hasta la mitad.Los pasos de instalación restantes son similares a los de suelo franco.

2.Consejos para la instalación en arcilla

Después de perforar y recolectar el suelo, limpie cualquier impureza y remoje la arcilla en agua durante al menos dos horas para ablandarla y formar una lechada más uniforme.Después del remojo, remueva hasta que se vuelva viscosa y se complete la lechada.Los pasos de instalación restantes son similares a los de suelo franco.

2.Instalación Eléctrica

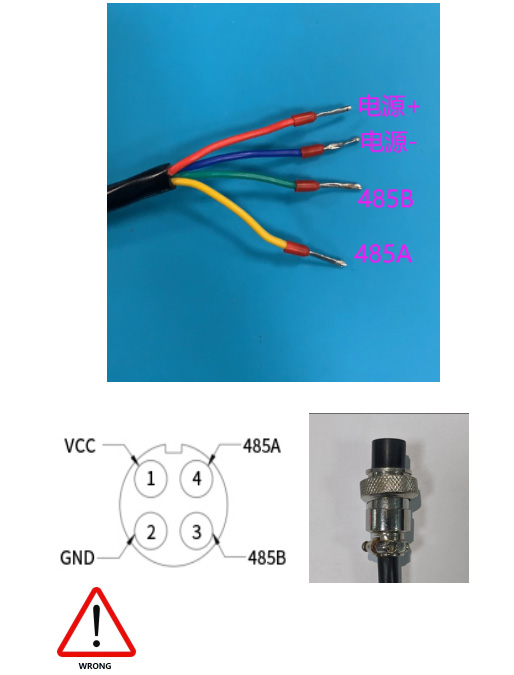

El cable es un cable blindado de 4 hilos.Orden de cableado: Rojo - Alimentación (12-24 VCC)

Azul - Tierra (GND)

Verde - 485B, Amarillo - 485A

Revise cuidadosamente el orden de cableado antes de encender el equipo para evitar daños innecesarios causados por un cableado incorrecto.Nota: El color del cable puede variar ligeramente entre lotes de producción; consulte la serigrafía del cable para obtener más información.

Un cableado incorrecto puede provocar daños permanentes al dispositivo.

4．Sensor de pH del suelo Mantenimiento y cuidado

1.Uso y mantenimiento

Al utilizar el sensor por primera vez o tras un largo periodo de inactividad, sumerja el bulbo sensible y la unión de referencia en una solución de KCl de 3,3 mol/L durante al menos 2 horas.

Antes de usarlo, enjuague el sensor con agua desionizada (o destilada) y séquelo para evitar que entren impurezas en el líquido medido.El sensor debe insertarse hasta un tercio de su capacidad en el líquido medido.

El bloque de terminales debe mantenerse limpio y seco.Cuando no lo utilice, limpie el sensor e introdúzcalo en una funda protectora con una solución de KCl de 3,3 mol/L, o colóquelo en un recipiente con dicha solución.

Compruebe que el bloque de terminales esté seco.Si presenta alguna mancha, límpiela con alcohol anhidro y déjela secar antes de volver a usarlo.Evite la inmersión prolongada en agua desionizada, soluciones proteínicas, soluciones ácidas y alcalinas fuertes, o soluciones ácidas de fluoruro, y evite el contacto con grasa de silicona.Tras un uso prolongado, la membrana de vidrio del sensor puede volverse translúcida o acumular depósitos.En estos casos, límpiela con ácido clorhídrico diluido y enjuáguela con agua.Si un sensor presenta errores de medición tras un uso prolongado, puede calibrarse y corregirse con un instrumento.Si la calibración y la medición siguen fallando a pesar del mantenimiento del sensor mencionado, el sensor ha fallado y debe reemplazarse.
