Registrador de radiación total

1、Registrador de radiación total Introducción del producto

El FT-BF1 Registrador de radiación totalX es un dispositivo automático de observación meteorológica altamente integrado, de bajo consumo, fácil de instalar y de alta precisión, ideal para la monitorización en campo.

Este dispositivo no requiere depuración y se instala rápidamente.Es ideal para la adquisición de datos meteorológicos para diversas observaciones de emergencia a corto plazo, la monitorización meteorológica móvil y otras aplicaciones.Se utiliza ampliamente para medir la radiación solar en meteorología, el uso de la energía solar, la agricultura y la silvicultura, la degradación de materiales de construcción y la monitorización del entorno atmosférico.

Este producto cumple con las especificaciones técnicas de la norma ISO 9060 y la Guía de la Organización Meteorológica Mundial (CIMO) de la OMM.

Este producto cumple con la última norma meteorológica china, "GB/T 19565-2017 Sensor de Radiación Global".

2、Registrador de radiación total Características del producto

1.Compacto y portátil, ideal para la monitorización en diversos entornos

2.Totalmente encapsulado, fácil de instalar y operar, incluso por una sola persona

3.Conexión a red GPRS

4.Se conecta a dispositivos móviles para visualizar los datos de prueba en cualquier momento y lugar

5.Compatible con la expansión de sensores Modbus 485

6.Batería de litio integrada de gran capacidad con un tiempo de espera ultralargo

7.Compatible con la transmisión del protocolo IoT MQTT

8.Compatible con la plataforma de visualización, almacenamiento y análisis de datos IoT

3、Registrador de radiación total Especificaciones técnicas

1.Interfaces integradas

Interfaz Modbus 485: Conector de aviación GX-12-4P, voltaje de salida de 12 V

Interfaz de configuración del dispositivo: Conector de aviación GX-12-4P, voltaje de entrada de 5 V

Interfaz de la fuente de alimentación del colector: Conector de aviación GX-12-3P, voltaje de entrada de 5 V, con salida RS232

2.Fuente de alimentación

Batería de litio integrada: CC 12 V ± 0,5 V, corriente máxima de 10 A

Batería de litio: 12 000 mAh, CC 10,8-12,6 V

Autonomía: 24 horas al día (9 días)

Cargador: 12,6 V/5 A

3.Especificaciones

Entorno de funcionamiento: -10 °C a +45 °C, humedad ≤ 100 % (sin condensación)

Comunicación: Compatible con Modbus 485 Salida de datos RS232

Corriente de funcionamiento: <170 mA

Protocolo del sensor externo: Modbus 485

Número máximo de sensores externos: 5

Voltaje del sensor externo: 12 V

Intervalo de carga de datos: 30 s a 65535 s

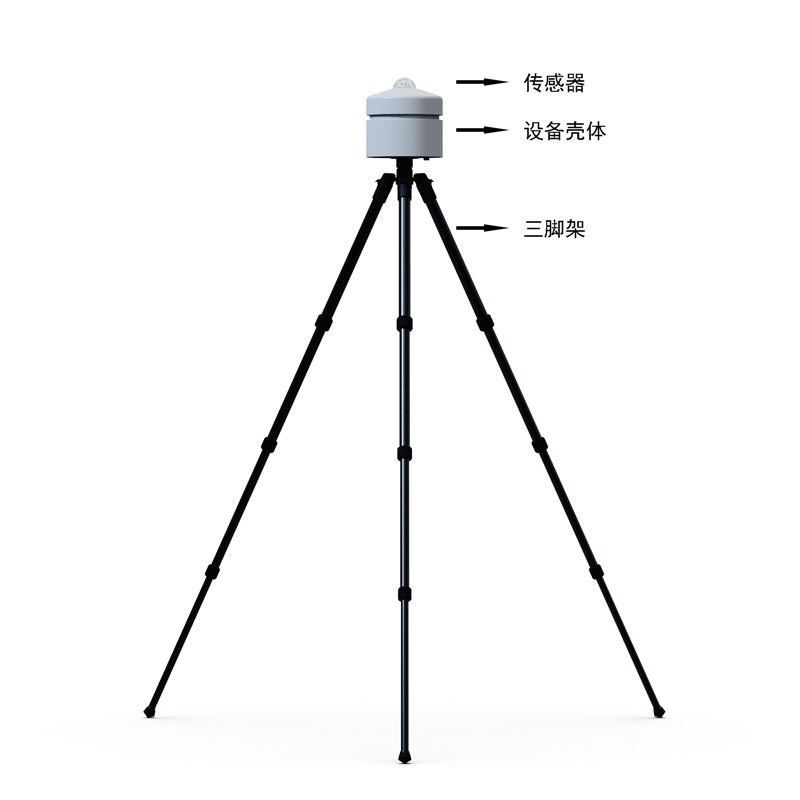

4、Registrador de radiación total Diagrama de estructura del producto

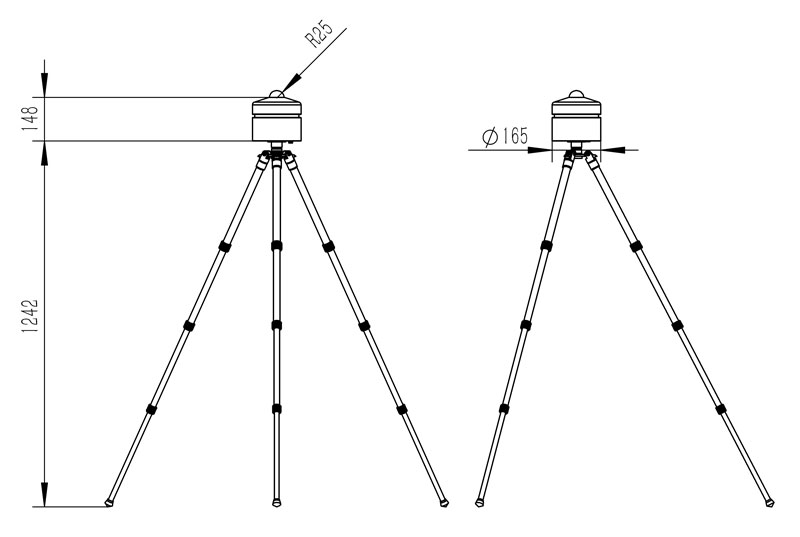

5、Registrador de radiación total Dimensiones del producto

6、Registrador de radiación total Introducción al software del ordenador host

1.Software independiente para PC para recepción, almacenamiento, visualización y análisis de datos

2.Admite recepción, procesamiento y visualización de datos por puerto serie

3.Admite métodos de comunicación como cadenas JSON y Modbus 485

4.Tiempo de almacenamiento y tiempo de recopilación personalizables en el modo de adquisición Modbus 485

5.Admite la autoadición, eliminación y modificación de protocolos, nombres e iconos de parámetros de monitorización

6.Admite posprocesamiento de datos

7.Admite la ejecución de scripts JavaScript externos

7、Registrador de radiación total Introducción a la app Android

1.Software independiente de recepción, almacenamiento, visualización y análisis de datos Android

2.Compatible con recepción de datos Bluetooth

3.Recepción y procesamiento de datos en segundo plano tras el modo de suspensión del teléfono

4.Agrega dispositivos automáticamente mediante datos JSON y admite la adición de dispositivos Modbus mediante el escaneo de un código QR

5.Permite visualizar, analizar y exportar datos históricos en tablas, mostrar curvas y visualizar puntos de datos individuales.

6.Admite posprocesamiento de datos

7.Admite la ejecución de scripts JavaScript externos

8、Registrador de radiación total Introducción a la plataforma en la nube

1.Plataforma de software basada en CS que permite la observación directa a través de teléfonos móviles y navegadores de PC, sin necesidad de instalar software adicional.

2.Admite múltiples cuentas y múltiples dispositivos para iniciar sesión.

3.Admite visualización de datos en tiempo real y paneles de datos históricos.

4.Servidor y almacenamiento de datos en la nube: estables, fiables, fácilmente escalables y con equilibrio de carga.

5.Admite alertas SMS y configuración de umbrales.

6.Admite visualización de mapas y visualización de información del dispositivo.

7.Admite análisis de curvas de datos.

8.Admite exportación de datos en formato de tabla.

9.Admite reenvío de datos, incluyendo el protocolo HJ-212, el reenvío TCP y el protocolo HTTP.

10.Admite posprocesamiento de datos.

11.Admite la ejecución de scripts JavaScript externos.
