Modelo:TDS-100
Marca:fengtu
1、Caudalímetro ultrasónico fijo Introducción del producto
El caudalímetro ultrasónico Caudalímetro ultrasónico fijo aprovecha la experiencia de más de una década de nuestra empresa en la fabricación de caudalímetros ultrasónicos.Gracias al microcontrolador de bajo consumo MFP430FG4618 de TI, ofrece alto rendimiento, bajo precio, excelente fiabilidad y una potente funcionalidad.
Este producto mejora significativamente los caudalímetros ultrasónicos existentes en cuanto a precisión de medición, estabilidad, protocolo de comunicación y facilidad de uso.Además, elimina la necesidad de ajustar los parámetros de los componentes durante el proceso de producción, lo que se traduce en un proceso de producción más sencillo y adaptable, y una mayor consistencia del producto, garantizando que cada unidad salga de nuestra fábrica con un rendimiento óptimo.
2、Caudalímetro ultrasónico fijo Principio de funcionamiento
Cuando un haz ultrasónico se propaga a través de un líquido, el flujo del líquido provoca una ligera variación en el tiempo de propagación.Esta variación es proporcional al caudal.Con caudal cero, el tiempo que ambos sensores necesitan para transmitir y recibir la onda sonora es exactamente el mismo (esta es la única tecnología que realmente puede medir el caudal cero).Cuando el líquido fluye, el tiempo de propagación de la onda sonora aguas arriba es mayor que aguas abajo.
3、Caudalímetro ultrasónico fijo Características del producto
Además de las características comunes de productos similares, estos caudalímetros ultrasónicos ofrecen las siguientes ventajas:
1.La frecuencia de muestreo se ha incrementado a 128 veces por ciclo, lo que resulta en resultados de medición más estables.Esto permite la medición del caudal de la mayoría de las aguas limpias, aguas residuales y diversos líquidos químicos, reduciendo significativamente el impacto de las condiciones ambientales adversas en los resultados de la medición.

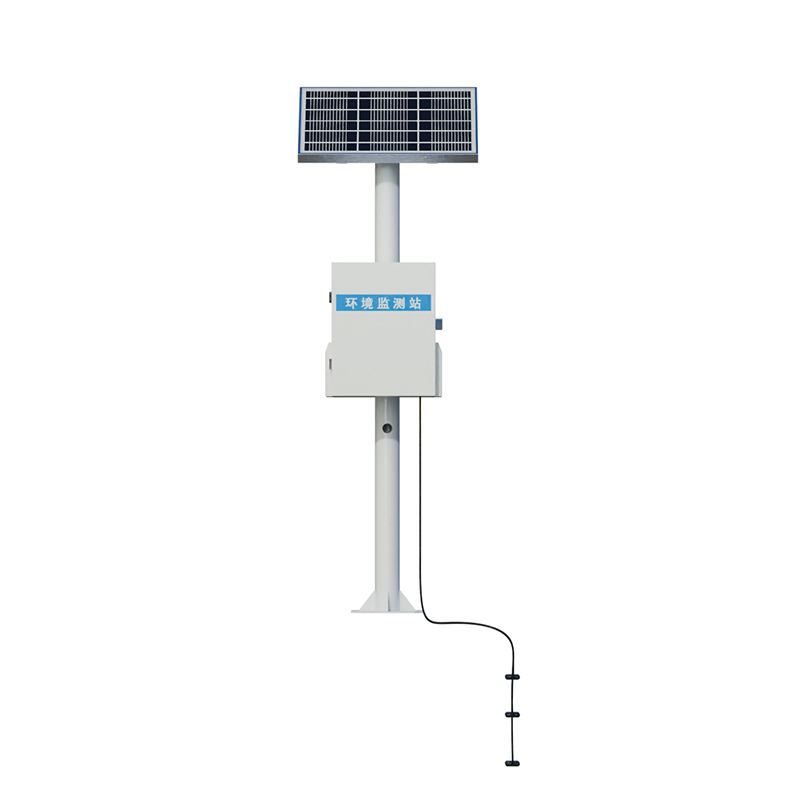

2.Una fuente de alimentación de CC con aislamiento eléctrico mejora significativamente la fiabilidad y la resistencia a las interferencias de la unidad principal.Para situaciones donde no se dispone de suministro eléctrico local, los usuarios pueden optar por un panel solar de 15 W junto con una batería de plomo-ácido de 24 V/30 AH, lo que garantiza un suministro de energía continuo durante una semana, incluso en días nublados.
3.Cada placa base de medición cuenta con una interfaz RF-485 estándar con aislamiento, compatible con los protocolos MODBUS y M-BUS, y es totalmente compatible con los protocolos de comunicación del caudalímetro ultrasónico original y con otros protocolos de caudalímetros y medidores de agua fabricados por nuestra empresa.
4.Cada placa base de medición cuenta con una interfaz de bus de expansión en serie, que permite a los usuarios seleccionar varios módulos de expansión para ampliar sus funciones.Estos módulos incluyen salida de bucle de corriente de 4-20 mA, salida de señal de frecuencia, registro de datos de alta capacidad y una impresora térmica.
5.La placa base cuenta con dos circuitos de entrada de resistencia de platino PT100 de tres hilos.La conexión de una resistencia de platino (PT100) crea un calorímetro ultrasónico completo.La sensibilidad diferencial de temperatura también se ha mejorado para evitar la acumulación ineficaz de calor durante periodos prolongados de bajo caudal o bajo diferencial de temperatura.
6.La placa base cuenta con tres circuitos de entrada analógicos.Estos circuitos pueden introducir magnitudes físicas como la presión y el nivel de líquido, lo que facilita la operación de la RTU.
7.Se ha añadido un temporizador de fallos a la ventana de operación del software (ubicado en el menú M+9).Este temporizador se incrementa cuando el instrumento no realiza mediciones correctamente.
8.La interfaz de usuario está disponible en hasta ocho idiomas diferentes.
4、Caudalímetro ultrasónico fijo Parámetros técnicos
| Proyecto | rendimiento, parámetros | |
| Host | Precisión | 1.0% |
| Repetibilidad | 0.2% | |
| Velocidad de flujo máximo | 6m/s | |
| Ciclo de medición | 500ms (2 muestras por segundo, 128 muestras por cada periodo) | |
| Principio de medida | Principio de tiempo de vuelta ultrasónica, 4 bytes IEEE754 operación de punto flotante | |
| Interfaz de visualización | Pantalla de 2×10 alfanúmeros con iluminación infraroja o 2×20 alfanúmeros LCD. | |
| Operación | Teclado externo de 16 teclas de tacto ligero y software de configuración de equipos informáticos PC | |
| Entrada | Entrada 3er. 4~20mA opcional, precisión 0.1%, puede entrar en presión, nivel líquido, temperatura, etc. también puede usarse como interfaz digital. | |
| Circuito de entrada de PT100 resistencia de platino en doble vía y triple línea, que permite la función de medición de calor (presión difusa). | ||
| Salida | Señal de corriente (módulo opcional): 4 a 20 mA, impulso de 600 Ω a flotante, precisión 0.1%. Señal de frecuencia (módulo opcional): entre 1 y 9999 Hz, salga OCT. Señal de pulso: positivo, negativo, flujo neto y pulso de acumulación de calor, salida OCT de doble canal (el ancho de pulso de un canal es programable entre 6~1000mF, el valor predeterminado es 200mF). Señal de alarma: Salida OCT doble camino, con más de 20 señales de fuente disponibles. Data interface: aislado RF485 serial interface. |
|
| Acuerdo de protocolo de comunicaciones | MODBUS protocolo, MBUS protocolo, extensiones de protocolo de FUJI (compative con el protocolo de comunicaciones de los medidores de caudal y medidores de agua de la empresa HUIZHONG), se recomienda el uso del protocolo MODBUF-RTU o el protocolo MODBUS-ASCII | |
| Otras funciones | Memoria automática de los últimos 64 días, 32 meses y 2 años de flujo y estado de trabajo; memoria automática de las últimas 16 cortes de corriente, tiempos y flujo y puede realizar recargas automática o manual; Controlador Cuantitativo Programable (que puede ser iniciado mediante una señal de entrada externa o mediante la instrucción MODBUF); 1 interface bidireccional serial que puede estar conectado a varios dispositivos externos como 4-20mA, data recorders, etc.; Los parámetros de trabajo se pueden solidificar en la memoria FLAFH del interior del equipo y se recuperan automáticamente al encender; El usuario puede realizar la actualización del software mediante el código de la carpeta enviada por e-mail Functionalidad de autdiagnóstico de fallos. Reloj de tiempo de fallo. |
|
| Corriente de trabajo | 50mA (con las condiciones de no conectar teclado, display y silbato no sonados) | |
| Corriente de espera |
Uso CR2032, para mantener los datos por 100,000 horas sin perder con cortocircuito en 24VDC | |
| Temperatura ambiente | -10℃~70℃ (temperaturas fuera de este rango, por favor contacte con el fabricante) | |
| Horario de trabajo | Continuo | |
| Sensor | Faja | M2 Aplicable a tuberios de diámetro interior DN50 ~ 700 mm |
| Cable de señal | Para uso dedicado, de serie con 5 m de cable, en caso de necesidad puede prolongarse hasta 500 m una única línea (no recomendado). | |
| Nivel de protección | IP68 (trabajo inmerso) | |
| Piping medible | Pip material | Compatible con todo tipo de tuberías densas, incluyendo acero, acero inoxidable, hierro fundido, PVC, PE, PPR, cobre, aluminio y cemento. Se permite el revestimiento (en el caso de plásticos, el espesor de la pared debe ser inferior a 8 mm; de lo contrario, la medición fallará debido a un sellado deficiente). |
| Sombra | Acrílico, asfalto epóxico, caucho, yeso, polipropileno, polystireno, poliéster, polietileno, caucho duro, melamina, tetrafluoroetileno. | |
| Longitud del tramo recto | Arriba ≧ 10D, abajo ≧ 5D, a una distancia ≧ 30D de la salida del bombo. | |
| Piping medible | tipos | Agua |
| Turbidez | ≦20000ppm, el efecto de la medición de aguas residuales es bueno, la mayor parte de los conductos de aguas residuales puede medir de manera estable. | |
| Temperatura | -40℃~160℃ | |
| flujo | Se puede medir el caudal en sentido directo e inverso y también se puede medir el caudal neta. | |
