Monitor de caudal en canal abierto

1、Monitor de caudal en canal abierto Introducción del producto

Monitor de caudal en canal abierto consta principalmente de cuatro partes: un caudalímetro Doppler, adquisición de datos, una red de comunicación y una plataforma de software.Un caudalímetro Doppler es un sensor que mide la velocidad y el caudal del agua en masas de agua naturales.Consta de un sensor y una unidad principal.

El sensor tiene dos transductores: un transmisor y un receptor.Cuando el sensor está orientado en la dirección del flujo, es decir, midiendo aguas arriba:

1.Cuando el flujo de agua está en calma, la frecuencia recibida es la misma que la frecuencia transmitida.

2.A mayor caudal, mayor será la frecuencia recibida del sensor receptor, que es mayor que la frecuencia transmitida.

3.A menor caudal, menor será la frecuencia recibida del sensor receptor, pero aún mayor que la frecuencia transmitida.

Cuando el sensor mide en la dirección del flujo:

1.Cuando el flujo de agua está en calma, la frecuencia recibida es la misma que la frecuencia transmitida.

2.Cuanto mayor sea el caudal, mayor será la frecuencia de recepción del sensor receptor, pero aún inferior a la frecuencia de transmisión.

3.Cuanto menor sea el caudal, menor será la frecuencia de recepción del sensor receptor, pero aún inferior a la frecuencia de transmisión.

A partir de lo anterior, el caudal y la dirección del caudal de agua se pueden calcular mediante hardware y software.

2、Monitor de caudal en canal abierto Principio de funcionamiento

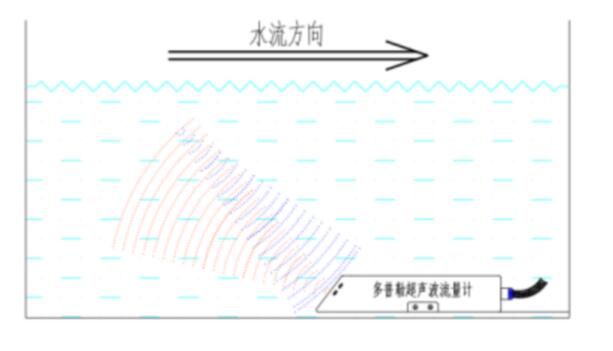

La medición de la velocidad del flujo del producto se basa en el efecto Doppler.La sonda emite un haz ultrasónico oblicuamente hacia arriba.Cuando la onda ultrasónica entra en contacto con impurezas o burbujas en el fluido, la onda ultrasónica reflejada produce un desplazamiento de frecuencia Doppler Δf.Este desplazamiento de frecuencia Doppler Δf es proporcional a la velocidad del flujo del fluido.Al medir este desplazamiento de frecuencia Doppler Δf, se puede medir la velocidad del flujo V.

Este producto utiliza un sensor de presión para medir el nivel de líquido.Con base en los parámetros del canal establecidos, calcula automáticamente el área transversal del fluido S.Mediante el método de área-velocidad, mide el caudal de líquido Q.

Q =V×S

Características del producto

l Utiliza el principio ultrasónico Doppler para medir la velocidad del flujo y proporciona alta precisión con mínimas restricciones ambientales.

l Utiliza el método de área-velocidad para medir el flujo, eliminando la necesidad de construir un vertedero y reduciendo los costos de construcción.

l Altamente integrado, permite la medición simultánea de la velocidad del flujo, el nivel de líquido, el flujo instantáneo, el flujo acumulado y la temperatura.

l El sensor de temperatura integrado compensa los efectos de la temperatura del agua en la velocidad del sonido.

l Incorpora varios modelos de tubería, incluyendo circular, rectangular, trapezoidal y triangular, para una fácil puesta en marcha.

l El diseño biónico reduce eficazmente la obstrucción por residuos.

l Bajo consumo de energía; la corriente de funcionamiento es inferior a 25 mA, compatible con baterías o energía solar.

3、Monitor de caudal en canal abierto Indicadores de parámetros

4、Monitor de caudal en canal abierto Instrucciones

1.Requisitos de Instalación

Requisitos de Calidad del Agua: Según el principio de medición, el agua a medir debe contener cierta cantidad de pequeñas impurezas o burbujas, pero no debe contener demasiados objetos flotantes para evitar interferencias.

Requisitos del Patrón de Flujo del Agua: La sonda debe instalarse aguas abajo de un tramo recto con una sección transversal fija.La longitud del tramo recto debe ser idealmente de 5 a 10 veces el radio hidráulico del canal (cuanto más largo sea el tramo recto, mayor será la precisión de la medición).Esta distancia debe estar libre de obstrucciones de flujo (como compuertas, vertederos, etc.) para garantizar un flujo uniforme y estable delante de la sonda.

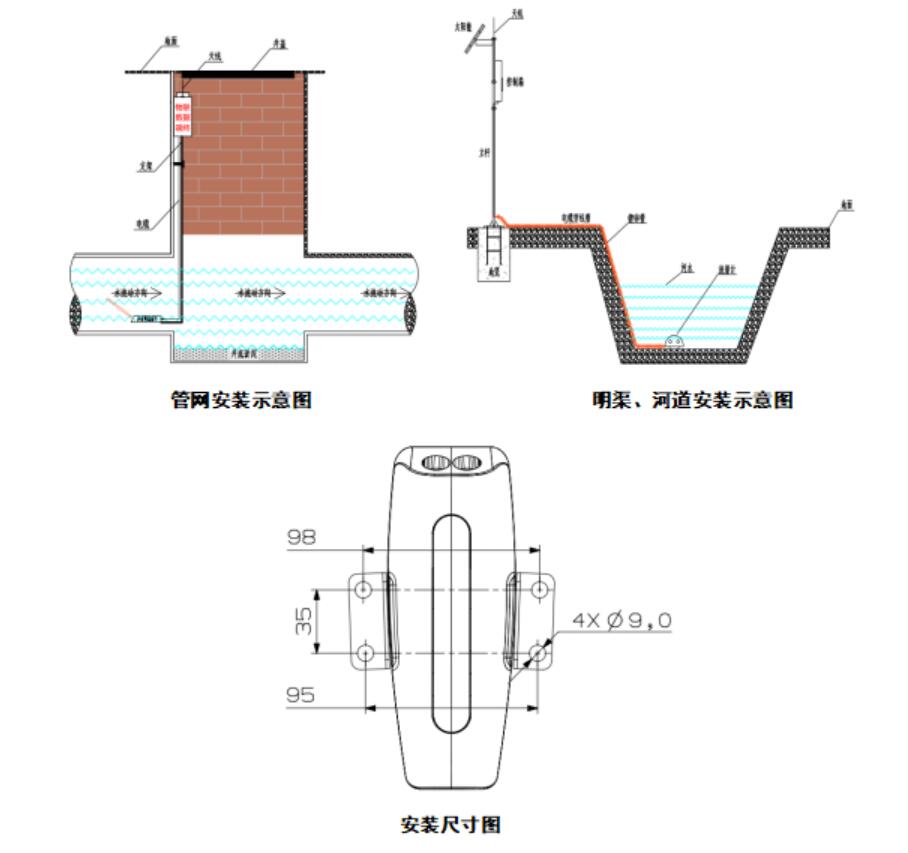

2.Diagrama de Instalación

5、Monitor de caudal en canal abierto Introducción a la plataforma en la nube

1.Plataforma de software basada en CS que permite la observación directa a través de teléfonos móviles y navegadores de PC, sin necesidad de instalar software adicional.

2.Admite múltiples cuentas y múltiples dispositivos para iniciar sesión.

3.Admite visualización de datos en tiempo real y paneles de datos históricos.

4.Servidor y almacenamiento de datos en la nube: estables, fiables, fácilmente escalables y con equilibrio de carga.

5.Admite alertas SMS y configuración de umbrales.

6.Admite visualización de mapas y visualización de información del dispositivo.

7.Admite análisis de curvas de datos.

8.Admite exportación de datos en formato de tabla.

9.Admite reenvío de datos, incluyendo el protocolo HJ-212, el reenvío TCP y el protocolo HTTP.

10.Admite posprocesamiento de datos.

11.Admite la ejecución de scripts JavaScript externos.
