Medidor de caudal ultrasónico Doppler

1、Medidor de caudal ultrasónico Doppler Descripción del producto

Medidor de caudal ultrasónico Doppler (en adelante, el producto) es un caudalímetro Doppler de nueva generación, desarrollado por nuestra empresa y basado en tecnologías ultrasónicas Doppler, análisis de espectro y de bajo consumo.Consta de un módulo de medición de velocidad de caudal, un módulo de medición de nivel de líquido, un módulo de medición de temperatura, un microcontrolador, un módulo de comunicación y un módulo de alimentación.Integra la medición, el almacenamiento y la comunicación de la velocidad de caudal, el nivel de líquido, la temperatura y el caudal.Es adecuado para la medición de velocidad y caudal en canales abiertos, ríos y redes de drenaje, así como en diversos tipos de tuberías, tanto llenas como parcialmente llenas.

2、Medidor de caudal ultrasónico Doppler Principio de funcionamiento

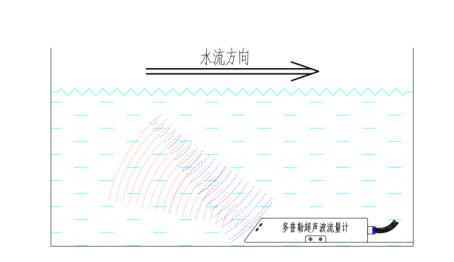

La medición de la velocidad del flujo del producto se basa en el efecto Doppler.La sonda emite un haz ultrasónico oblicuamente hacia arriba.Cuando la onda ultrasónica entra en contacto con impurezas o burbujas en el fluido, la onda ultrasónica reflejada produce un desplazamiento de frecuencia Doppler Δf.Este desplazamiento de frecuencia Doppler Δf es proporcional a la velocidad del flujo del fluido.Al medir este desplazamiento de frecuencia Doppler Δf, se puede medir la velocidad del flujo V.

Este producto utiliza un sensor de presión para medir el nivel de líquido.Con base en los parámetros del canal establecidos, calcula automáticamente el área transversal del fluido S.Mediante el método de área-velocidad, mide el caudal de líquido Q.

Q = V × S

Características del producto

Utiliza el principio ultrasónico Doppler para medir la velocidad del flujo y proporciona alta precisión con mínimas restricciones ambientales.

Utiliza el método de área-velocidad para medir el flujo, eliminando la necesidad de construir un vertedero y reduciendo los costos de construcción.

Altamente integrado, permite la medición simultánea de la velocidad del flujo, el nivel de líquido, el flujo instantáneo, el flujo acumulado y la temperatura.

El sensor de temperatura integrado compensa los efectos de la temperatura del agua en la velocidad del sonido.

Incorpora varios modelos de tubería, incluyendo circular, rectangular, trapezoidal y triangular, para una fácil puesta en marcha.

El diseño biónico reduce eficazmente la obstrucción por residuos.

Bajo consumo de energía; la corriente de funcionamiento es inferior a 25 mA, compatible con baterías o energía solar.

3、Medidor de caudal ultrasónico Doppler Indicadores de parámetros

4、Medidor de caudal ultrasónico Doppler Instrucciones

1.Requisitos de instalación

Requisitos de calidad del agua: Según el principio de medición, el agua a medir debe contener cierta cantidad de pequeñas impurezas o burbujas, pero no debe contener demasiados objetos flotantes para evitar interferencias.

Requisitos del patrón de flujo del agua: La sonda debe instalarse aguas abajo de un tramo recto con una sección transversal fija.La longitud del tramo recto debe ser idealmente de 5 a 10 veces el radio hidráulico del canal (cuanto más largo sea el tramo recto, mayor será la precisión de la medición).Esta distancia debe estar libre de obstrucciones de flujo (como compuertas, vertederos, etc.) para garantizar un flujo uniforme y estable delante de la sonda.

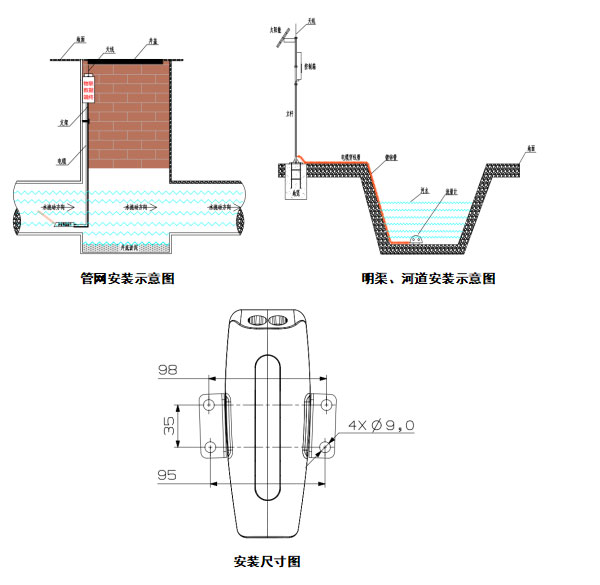

2.Diagrama de instalación

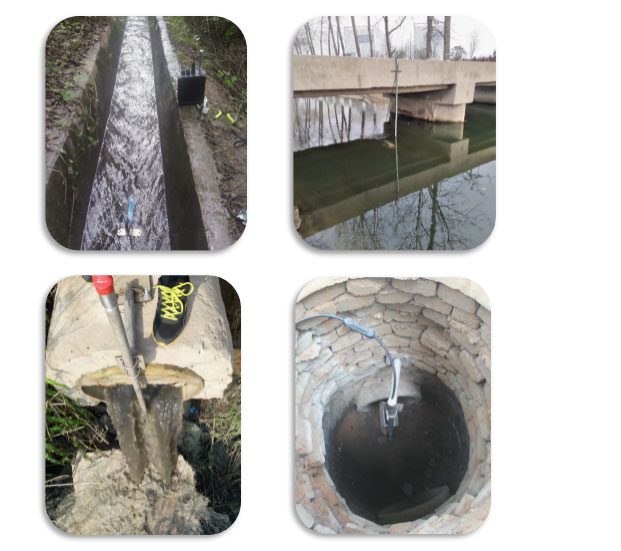

3、Caso de instalación

4、Mantenimiento diario

Para garantizar el correcto funcionamiento del instrumento, solicite al personal de mantenimiento que le realice el mantenimiento regularmente.

Los dos transceptores ultrasónicos circulares en la parte frontal del sensor deben protegerse de impactos o arañazos causados por objetos duros.Si se adhieren partículas extrañas, enjuáguelas con agua limpia o frote suavemente con un paño suave.

El sensor de presión en la parte inferior se encuentra dentro del orificio de malla permeable al agua.Su membrana de presión es muy delgada y no debe ser tocada por objetos duros.El instrumento también debe protegerse cuando no se utilice fuera del agua.Cualquier partícula extraña adherida al orificio permeable al agua debe retirarse con cuidado.

5.Preguntas y respuestas
