Medidor de corriente por radar

1、Medidor de corriente por radar Introducción del producto

El Medidor de corriente por radar de nuestra empresa utiliza una antena de matriz de microbanda planar de banda K, que ofrece energía concentrada y bajo consumo.El instrumento integra funciones como compensación de ángulo vertical, promediación de la velocidad de flujo, detección de la intensidad de la señal y control de la comunicación serial.Este sistema de medición de flujo por radar sin contacto es inmune a la corrosión y los sedimentos de las aguas residuales, simplifica la construcción, minimiza los daños causados por el agua y facilita el mantenimiento, garantizando así la seguridad del personal.Puede utilizarse para la monitorización ambiental rutinaria y es especialmente adecuado para misiones de observación urgentes, difíciles y peligrosas.

2、Medidor de corriente por radar Características del producto

1.Sin contacto, seguro, con bajas pérdidas, de bajo mantenimiento y resistente a los sedimentos.

2.Capaz de medir caudales durante temporadas de inundaciones con caudales altos.

3.Cuenta con protección contra inversión de polaridad y sobretensión.

4.Bajo consumo de energía del sistema; la energía solar suele ser suficiente para la medición de caudal.

5.Múltiples interfaces, tanto digitales como analógicas, compatibles con el protocolo estándar Modbus-RTU para una fácil integración en el sistema.

6.Transmisión de datos inalámbrica opcional.

7.Se conecta de forma independiente a los sistemas de monitoreo automático de agua, alcantarillado y medio ambiente urbanos existentes.

8.Amplio rango de velocidad, distancia de medición efectiva de hasta 10 metros.

9.Múltiples modos de disparo: periódico, activado, manual y automático.

10.Instalación extremadamente sencilla, requiere mínima construcción.

11.Diseño totalmente impermeable, apto para uso en exteriores.

3、Medidor de corriente por radar Parámetros técnicos

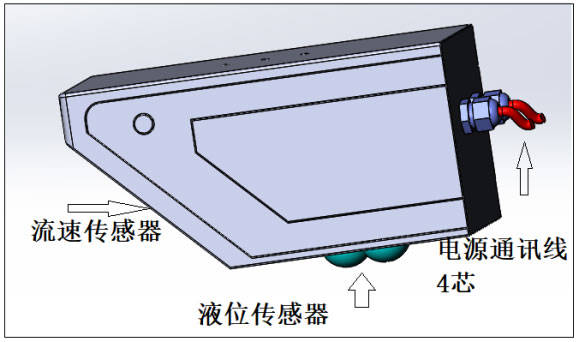

4、Medidor de corriente por radar Diagrama de estructura del producto

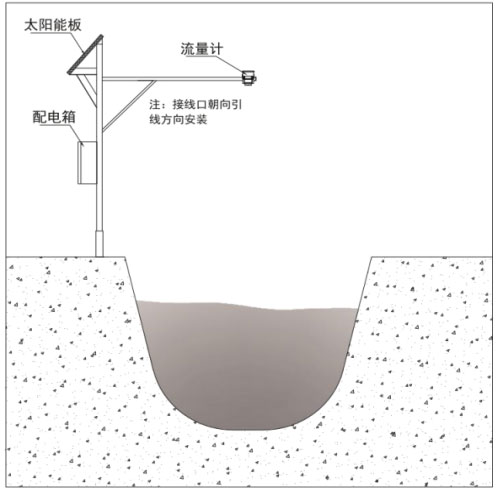

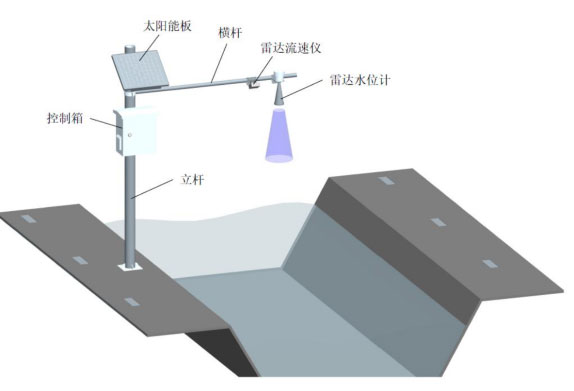

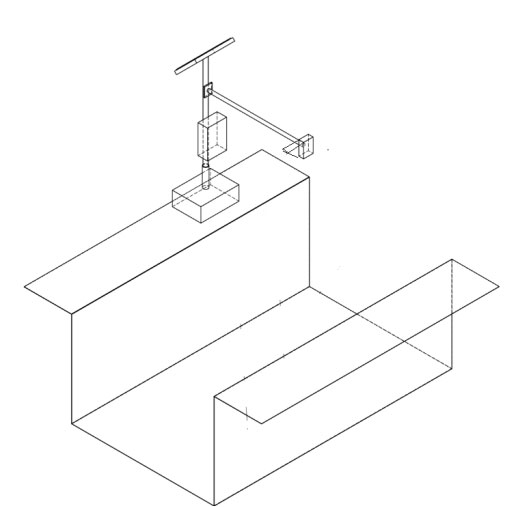

5、Medidor de corriente por radar Diagrama de instalación del producto

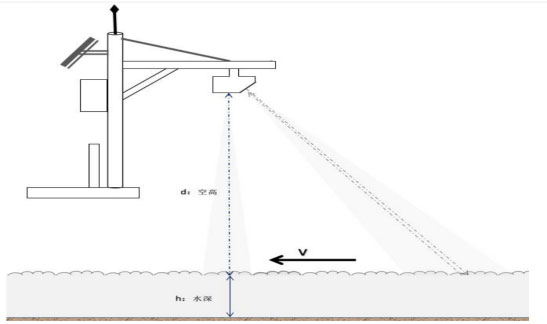

El diagrama de instalación se muestra en la figura.La instalación in situ puede realizarse utilizando cimientos de edificios existentes, como puentes y ménsulas, pero debe asegurarse de que la dirección de emisión de la onda del radar del velocímetro sea paralela a la dirección del flujo de agua y que la onda de emisión del velocímetro esté a 45 grados con respecto a la superficie del agua.El ajuste predeterminado de fábrica es de 45 grados.

6、Medidor de corriente por radar Notas de instalación

1.La instalación requiere un flujo estable, un canal recto, alejado de la salida de la compuerta, y un canal curvo.

2.Mantenga la altura de instalación a menos de 5 metros (cuanto menor sea la distancia, más intensa será la señal de medición y más fiables los datos).

3.La velocidad del agua debe ser inferior a 0,25 y la ondulación del agua debe ser mínima para permitir la medición en condiciones inestables.
