Sistema de oleaje

1、Sistema de oleaje Introducción del producto

El sensor Sistema de oleaje utiliza un microprocesador de bajo consumo, un convertidor A/D de alta precisión de 24 bits y tecnología de comunicación a larga distancia, equipado con un sensor capacitivo de altura de ola. Presenta excelente linealidad, bajo consumo de energía, alta precisión de medición, larga distancia de transmisión, rendimiento estable y sólidas capacidades antiinterferentes. Su estructura integrada facilita y simplifica la instalación. Se alimenta directamente del puerto USB, eliminando la necesidad de una fuente de alimentación externa o un dispositivo de adquisición de datos, lo que facilita y agiliza la instalación. Se utiliza principalmente para medir olas de flujo libre, la altura del nivel del agua y otras mediciones. Puede funcionar en modo autónomo (con una frecuencia de muestreo máxima de 1000 Hz) o en red a través de RS485. El modo en red permite la adquisición simultánea de hasta 128 puntos de medición. Al ejecutar el software de adquisición del sensor, los datos de forma de onda se pueden visualizar y guardar en tiempo real en un ordenador. El software muestra, monitoriza y almacena las curvas de medición, y los archivos de datos se pueden exportar en formatos TXT y Excel.

2、Sistema de oleaje Características del producto

Digital: Salida digital; no requiere equipo adicional de adquisición de datos; simplemente conéctelo a una computadora y visualice al instante la curva de altura-tiempo de las olas.

Inteligente: Listo para usar. Al encenderse, el sensor se autodiagnostica, se conecta automáticamente y carga los parámetros automáticamente.

Alta precisión: Salida digital directa; sin pérdida de transmisión de señal ni errores de adquisición. Un convertidor A/D de 24 bits garantiza una precisión estándar del sistema del 0,3 % y una precisión ultraalta del 0,15 %.

Red: Utiliza el bus industrial universal 485, lo que facilita la integración en un sistema de medición de presión en red.

3、Sistema de oleaje Especificaciones técnicas

Rango de medición: Estándar 0-0,5 m (rango 0-2 m opcional o personalizable)

Precisión: ±0,2 % FS a temperatura ambiente

Resolución: 0,1 mm

Frecuencia de muestreo: 1000 Hz-0,1 Hz, múltiples ajustes seleccionables

Tiempo de respuesta: ≤5 ms

Interfaz de datos: RS485, USB, conector de aviación de 4 pines (opcional)

Estabilidad a largo plazo: ≤±0,1 % FS/año

≤±0,1 % FS/año

Deriva de temperatura: <±0,03 % FS/°C

Alimentación: 4-9 V CC, Corriente de funcionamiento <80 mA

Temperatura de funcionamiento: 0-55 °C

Temperatura de almacenamiento: -50 °C-+65 °C

Modo práctico:

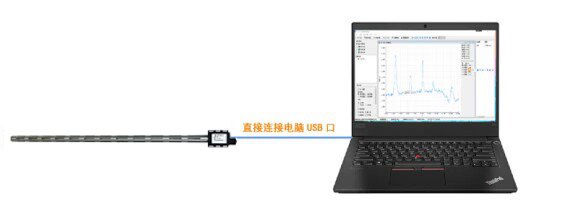

Cada sensor ocupa un puerto USB. Se pueden usar varios sensores con un extensor USB, lo que permite conectar hasta seis sensores a una sola computadora. Este modo ofrece una frecuencia de muestreo de hasta 1000 Hz, y la frecuencia de muestreo de cada sensor se puede configurar de forma independiente.

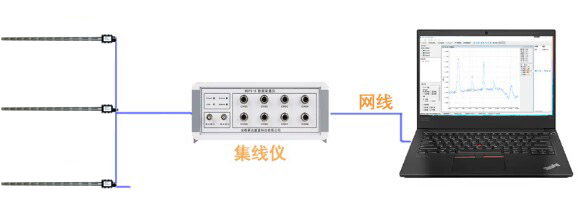

Modo de red: Se conectan varios sensores a un bus RS485, ocupando solo un puerto USB. La ventaja de este modo de funcionamiento es que ocupa menos recursos del puerto USB y dispone de más puntos de monitorización, pero la frecuencia de muestreo disminuye a medida que aumenta el número de sensores. El modo de funcionamiento más rápido es el de 128 sensores.

El software de adquisición del sistema de sensores es compatible con los sistemas operativos Windows XP SP2 y Windows 7/10. Consume mínimos recursos del sistema y es fácil de usar. Integra la visualización en tiempo real de las formas de onda de las mediciones del sensor, el almacenamiento de datos, la reproducción de datos de formas de onda y el análisis de datos. Los archivos de datos se pueden exportar en formato TXT y Excel 2003.
