Sistema de recolección de agua de la red de drenaje subterráneo

1、Sistema de recolección de agua de la red de drenaje subterráneo Introducción del producto

El GW1 Sistema de recolección de agua de la red de drenaje subterráneo es un terminal de monitoreo IoT, desarrollado independientemente por nuestra empresa, diseñado específicamente para aplicaciones de monitoreo de redes de tuberías.

El GW1 Sistema de recolección de agua de la red de drenaje subterráneo ofrece un alto nivel de protección, bajo consumo de energía y una alta resistencia a la corrosión. Integra adquisición y almacenamiento de datos, fuente de alimentación, visualización y transmisión de datos.

Gracias a sus capacidades de comunicación inalámbrica como 4G y NB-IoT, el producto no requiere alimentación externa para aplicaciones típicas, es fácil de instalar y no requiere mantenimiento.

Se puede conectar a diversos sensores, incluyendo caudalímetros Doppler, medidores de nivel radar, medidores de nivel ultrasónicos, caudalímetros radar y sensores de calidad del agua como DQO, nitrógeno amoniaco, pH y conductividad.

2、Sistema de recolección de agua de la red de drenaje subterráneo Ventajas y características

Compatible con diversos sensores externos, ofrece una amplia compatibilidad y puede medir caudal tanto instantáneo como acumulado.

Bajo consumo de energía, con una corriente máxima de funcionamiento de tan solo 15 mA y una corriente en espera de tan solo 0,3 mA.

Ocupa poco espacio e instalación rápida y sencilla.

Utiliza un módulo de adquisición y control digital patentado para un funcionamiento estable y una operación sencilla.

Admite múltiples tecnologías de transmisión inalámbrica de datos, como 4G, NB-IoT, Zigbee y LoRa, lo que garantiza una transmisión de datos cómoda y fiable.

El sistema utiliza una plataforma inteligente en la nube para la monitorización ambiental, que permite la visualización de datos y la gestión del dispositivo de forma cómoda a través de ordenadores, teléfonos móviles y otros medios.

El diseño racional del dispositivo garantiza mediciones continuas y a largo plazo en exteriores.

Ajuste remoto del diámetro de la tubería.

Cuatro canales de alimentación independientes con ciclos e intervalos de muestreo programables.

Calibración de hora remota.

3、Sistema de recolección de agua de la red de drenaje subterráneo Parámetros técnicos

Alimentación: 12 V CC o batería interna de litio de 12,6 V/40 Ah (capacidad de batería ampliable)

Procesador: MCU ARM7 de 32 bits y bajo consumo

Memoria: Chip de memoria integrado de 8 MB, capaz de almacenar continuamente 60 000 registros de datos, con un periodo de retención de datos superior a 10 años

Interfaces de aplicación: Interfaz RS485 opcional o interfaz analógica (AD de 16 bits, compatible con entrada de señal de corriente de 4-20 mA y entrada de señal de tensión de 0-5 V), una fuente de alimentación de salida controlada (potencia nominal de 12 V/1 A). Protección contra sobrecorriente integrada.

Puerto de carga: 1 puerto de carga de 12,6 V

Puerto de depuración: 1 puerto de depuración RS485

Comunicación: 1 módulo de transmisión inalámbrica NB-IOT integrado o 1 módulo de transmisión inalámbrica 4G

Antena: 1 antena omnidireccional de fibra de vidrio NB-IOT o 4G de alta ganancia Antena

Sensores externos: Compatible con medidores de caudal (radar, Doppler ultrasónico, etc.), medidores de nivel de agua (radar, presión, nivel ultrasónico, etc.) y sensores de calidad del agua (pH, conductividad, oxígeno disuelto, sólidos en suspensión, DQO, nitrógeno amoniaco, etc.).

Indicador: 1 LED de estado de funcionamiento

Botón: 1 botón de inicio/parada manual. En modo de bajo consumo, apague el dispositivo durante al menos 120 segundos para reiniciarlo.

Protocolos de comunicación: Compatible con AN-UNION, MODBUS-RTU, SL 651-2014, HJ 212-2017, etc.

Método de carga: El terminal incluye una batería de litio estándar y se puede cargar con el cargador de fábrica.

Consumo de energía: Corriente en espera: <0,3 mA; Corriente de carga promedio de comunicación: <15 mA, sin incluir la corriente consumida por sensores externos.

Modos de funcionamiento:

1. Modo de funcionamiento continuo: El dispositivo permanece encendido y funciona de forma continua. El intervalo de carga de datos (de 1 a 65 535 minutos) es configurable.

2. Modo de funcionamiento de bajo consumo: El dispositivo funciona de forma intermitente, con un intervalo de carga de datos configurable (de 5 a 65 535 minutos).

Gestión remota: Permite la configuración remota de parámetros y actualizaciones remotas del programa.

Actualización local: Actualización del puerto serie.

Configuración local: Permite la configuración de Bluetooth y del puerto serie.

Forma general: Cilíndrica, diseñada para ahorrar espacio en la instalación subterránea y facilitar la carga y descarga. Un asa de acero inoxidable permite una fácil extracción con una sola mano.

Dimensiones: Φ160 mm x H250 mm

Material de la carcasa: Acero inoxidable 304, espesor de pared ≥5 mm (acero inoxidable 316L disponible bajo pedido).

Peso: 6,7 kg

Clasificación de protección de la carcasa: IP68

Clasificación de resistencia a la corrosión: Clase 10

Clasificación a prueba de explosiones: Ex ia IIC T6 Ga

Método de montaje: Montaje en pared

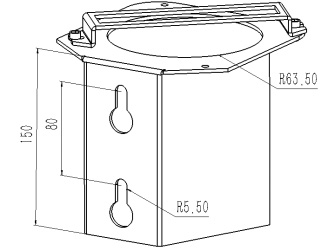

4、Sistema de recolección de agua de la red de drenaje subterráneo Soporte de montaje

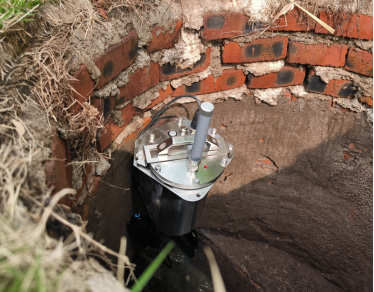

5、Sistema de recolección de agua de la red de drenaje subterráneo Diagrama de efectos de instalación
