Monitor tubular de humedad del suelo

1、Monitor tubular de humedad del suelo Introducción del producto

El sensor tubular de suelo se utiliza para monitorizar la temperatura, la humedad y la conductividad del perfil del suelo.Integra la temperatura, la humedad y la conductividad del suelo y se utiliza ampliamente en campos de ingeniería agrícola como invernaderos, huertos y sistemas de riego inteligentes.

2、Monitor tubular de humedad del suelo Parámetros del producto

Tiempo de inicio del sensor: 60 s

Voltaje de alimentación del sensor: 12 V CC

Corriente de alimentación del sensor: 22 mA

Consumo de energía del sensor: 0,26 W

Método de comunicación: Protocolo Modbus RTU 485

Parámetros de medición: Puede medir hasta 5 capas simultáneamente (configurable para hasta 10 capas)

Principio de medición: Se establece un modelo matemático midiendo la constante dieléctrica del suelo, y se diseña un electrodo de medición en espiral para medir el contenido de humedad volumétrica del suelo.

3、Monitor tubular de humedad del suelo Ventajas y características

Un solo sensor de tubo de suelo puede medir simultáneamente los parámetros del suelo a múltiples profundidades, con profundidades de monitoreo personalizables (menos de 1 metro).

El sensor presenta un diseño de bajo consumo, con un consumo de tan solo 0,26 W, lo que lo hace ideal para el monitoreo de campo a largo plazo sin personal.

Cada capa del sensor mide de forma independiente la temperatura, la humedad y la conductividad.

La carcasa del sensor está fabricada con material de policarbonato importado, resistente a la corrosión y ecológico.

El sensor es resistente al agua con certificación IP67, ideal para el monitoreo a largo plazo en exteriores.

El sensor mide la humedad promedio dentro de un área específica, solucionando las limitaciones de la medición de un solo punto.

El sensor utiliza un electrodo de medición en espiral patentado para mejorar el contacto entre el sensor y el suelo, minimizando los errores de medición causados por las brechas de aire.

4、Monitor tubular de humedad del suelo Precauciones de uso

a.Los sensores deben utilizarse siguiendo estrictamente las instrucciones de instalación y funcionamiento.

b.Cuando varios sensores funcionen simultáneamente, deben estar separados al menos 3 metros.

c.Debido a las limitaciones del principio de medición del sensor, se debe evitar la presencia de cables electromagnéticos y radiaciones magnéticas intensas en un radio de 3 metros alrededor de la ubicación de medición para evitar errores de medición significativos y daños.

d.El entorno de instalación del sensor debe ser compatible con su rango de medición para evitar sobrerango y otras irregularidades.

e.Los sensores deben instalarse lejos de entornos con ácidos fuertes, bases, contaminación por petróleo o metales pesados.

f.Este sensor está diseñado para la medición de suelos; se prohíbe su uso con otras sustancias.

g.El entorno de instalación del sensor debe estar libre de vibraciones fuertes.

h.El sensor no debe someterse a fuerzas externas excesivas.

i.Se prohíbe el desmontaje.El desmontaje no autorizado se considera no conforme y dará lugar a la interrupción del servicio.

5、Monitor tubular de humedad del suelo Instrucciones de instalación

Método de perforación:

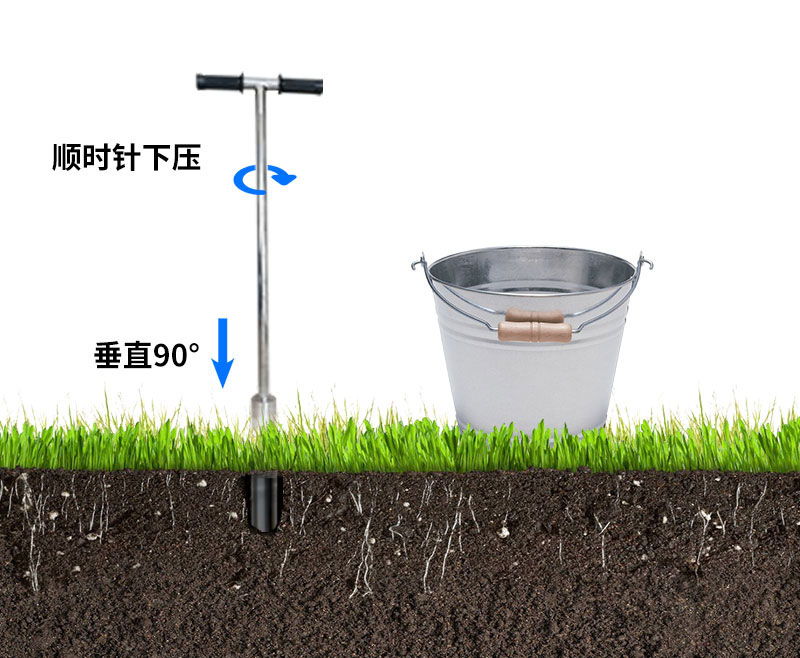

1.Prepare la broca, el mango y la varilla de soporte.Una vez terminado, sostenga el taladro en posición vertical sobre el suelo.Sujete firmemente el mango con ambas manos y gírelo lentamente en sentido horario.(Nota: No aplique demasiada fuerza.Gire siempre lentamente y varias veces para evitar que la broca se desvíe y deforme el orificio).

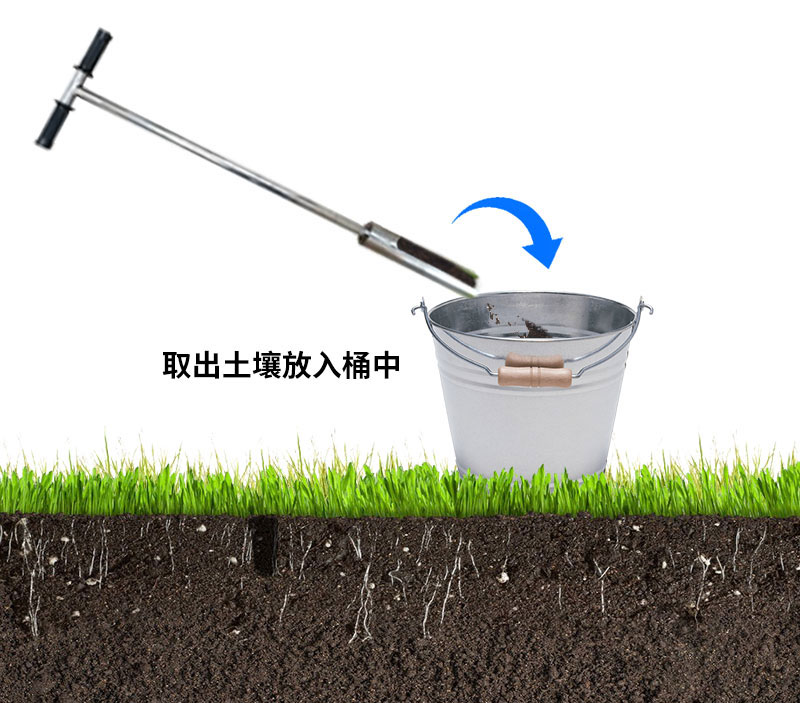

2.Retire la perforadora del agujero y colóquela en un recipiente.Use una herramienta para recoger la tierra perforada en el recipiente para mezclar el lodo.(Nota: La tierra perforada primero no se recogerá debido al exceso de impurezas).

3.Repita el proceso de perforación y extracción de tierra, comprobando la profundidad adecuada introduciendo suavemente el sensor en el agujero (sin forzar el fondo).Si observa algún obstáculo, utilice el taladro para corregirlo, asegurándose de que la inserción y extracción del sensor sea fluida.La perforación estará completa cuando la profundidad del agujero esté alineada con la posición de instalación marcada del sensor (marca cero).

4.Elimine las impurezas, como piedras, raíces y terrones insolubles, de la tierra de la maceta.Triture la tierra hasta obtener una consistencia más fina para mezclarla con la mezcla.

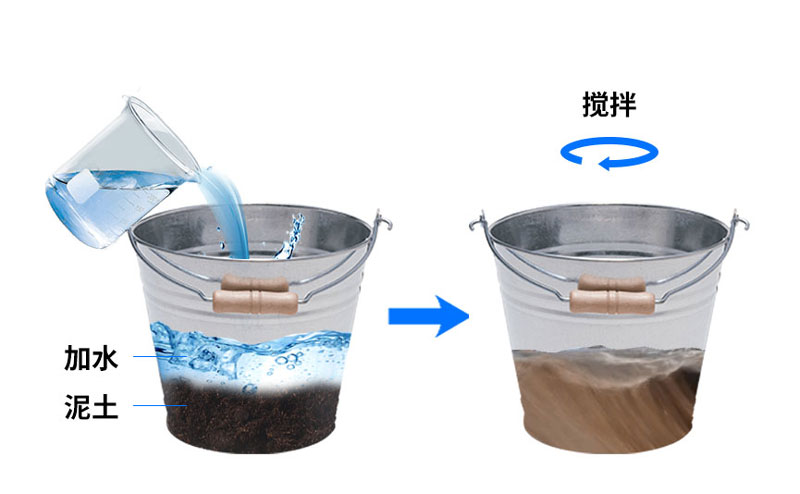

5.Añada una cantidad adecuada de agua y remueva bien hasta que se vuelva viscosa; la mezcla de marga no debe ser más espesa que la pasta de sésamo.

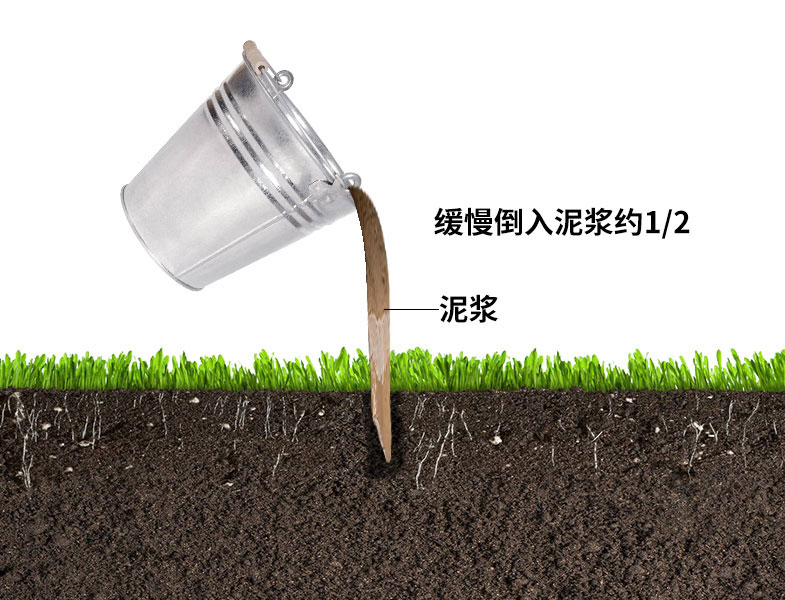

6.Vierta lentamente el lodo en el agujero, aproximadamente la mitad del agujero; la cantidad se puede aumentar o disminuir según sea necesario según la situación real.

7.Introduzca lentamente el sensor en el orificio, girándolo en sentido horario y presionando hacia abajo.Un movimiento demasiado rápido podría impedir la expulsión completa de las burbujas de aire.(Nota: No tire del sensor hacia arriba durante este proceso de rotación y presión para evitar que el aire vuelva a entrar en el orificio).

8.Cuando el sensor esté instalado a la profundidad correcta, un poco de lechada rebosará alrededor del dispositivo, lo que indica que la lechada está completa.El sensor ahora está al ras del orificio.(Nota: Retire el exceso de lechada que quede más de 3 cm alrededor del sensor para evitar que se acumule y obstruya la filtración de agua).

Método de enterramiento: Use un pico para cavar un orificio profundo para el sensor y entiérrelo con lechada.Consulte el método de perforación para obtener más detalles.
