Medidor de concentración de lodos

1．Medidor de concentración de lodos Descripción del entorno de aplicación

Mide la concentración de lodos en el agua mediante las propiedades de dispersión o absorción de la luz.Con alta sensibilidad, respuesta rápida y capacidad de monitoreo en tiempo real, se utiliza ampliamente en el monitoreo de la calidad del agua y el tratamiento de aguas residuales.

Salida de señal: RS485 (MODBUS-RTU).

Fuente de luz LED infrarroja con alta capacidad antiinterferente.

Tecnología de aislamiento de señal interna con alta capacidad antiinterferente.

Excelente reproducibilidad, estabilidad térmica, baja deriva, tamaño compacto y respuesta rápida.

Instalación sencilla y sencilla, rosca NPT de 3/4", apto para instalación sumergible o en tuberías y tanques.Rendimiento estable y larga vida útil.

Nivel de impermeabilidad IP68

2．Medidor de concentración de lodos Rendimiento técnico y especificaciones

1.Parámetros técnicos

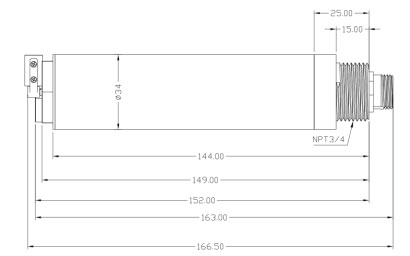

2.Medidor de concentración de lodos Dibujo dimensional

El conector del sensor es un conector de aviación M12 con 5 pines.

3．Medidor de concentración de lodos Instalación y conexiones eléctricas

1.Instalación Medidor de concentración de lodos

Requisitos de distancia de instalación: Mantenga una distancia mínima de 5 cm de las paredes laterales y de 10 cm de la base.

2.Instalación eléctrica

El cable es un cable blindado de 4 hilos.Secuencia de cableado:

Rojo - Alimentación (12-24 VCC)

Azul - Tierra (GND)

Verde - 485B

Amarillo - 485A

Revise cuidadosamente la secuencia de cableado antes de encender el equipo para evitar daños innecesarios causados por un cableado incorrecto.

Nota: El color del cable puede variar ligeramente según el lote de producción.Consulte la serigrafía del cable para obtener más información.

4．Medidor de concentración de lodos Mantenimiento y cuidado

1.Operación y mantenimiento

La ventana de medición del sensor es un componente clave para su correcto funcionamiento y la precisión de las mediciones.Una limpieza adecuada es crucial para garantizar mediciones precisas y fiables.

1.1 Métodos de mantenimiento

1.Limpieza regular: La ventana de medición debe limpiarse periódicamente para eliminar la suciedad, los depósitos y otras impurezas.La frecuencia de limpieza depende del entorno de medición, pero generalmente se recomienda una limpieza diaria o semanal.

2.Uso de un limpiador suave: Para la limpieza, utilice un detergente suave.Evite el uso de detergentes que contengan abrasivos, ácidos o bases para evitar dañar la superficie de la ventana de medición.

3.Paño suave o esponja: Durante la limpieza, limpie suavemente la superficie de la ventana de medición con un paño suave o una esponja para evitar arañazos o abrasiones.

4.Evite el contacto directo: Evite el contacto directo con la superficie de la ventana de medición durante la limpieza para reducir la contaminación por huellas dactilares y grasa.

5.Enjuague: Después de la limpieza, enjuague bien la ventana de medición con agua limpia para eliminar cualquier residuo de detergente y suciedad.

6.Secado: Después de limpiar, limpie suavemente la superficie de la ventana de medición con un paño suave y seco para eliminar cualquier mancha de agua y asegurarse de que esté completamente seca.

7.Inspección periódica: Inspeccione periódicamente la superficie de la ventana de medición para detectar daños o desgaste y así mantener el sensor en buen estado de funcionamiento.

8.Evite la exposición a productos químicos y altas temperaturas: Evite exponer la ventana de medición a productos químicos nocivos o altas temperaturas para evitar daños o corrosión.Si se producen errores de medición después de un uso prolongado del sensor, puede calibrarlo con el instrumento.Si la calibración y la medición siguen fallando después de realizar el mantenimiento y cuidado mencionados anteriormente, el sensor ha fallado y debe reemplazarse.

1.2 Precauciones

1.La ventana de medición es de vidrio.Evite rayar la superficie con objetos afilados o duros para evitar rayones y daños.

2.El sensor contiene componentes ópticos sensibles y electrónica de precisión.Evite exponer el sensor a vibraciones o golpes fuertes para evitar el desplazamiento o daños en los componentes ópticos y electrónicos.No requiere mantenimiento interno.

3.Cuando no esté en uso, utilice una funda o cubierta antipolvo adecuada para proteger los componentes ópticos del polvo y los contaminantes.
